مزایا و محدودیت های دال وافل دوطرفه : تحلیلی جامع بر اساس اصول مهندسی

دال های وافل دوطرفه به عنوان یک سیستم سقف بندی بتن مسلح با ارائه ترکیبی منحصربه فرد از عملکرد سازه ای برتر و انعطاف پذیری معماری جایگاه ویژه ای در صنعت ساخت و ساز مدرن به دست آورده اند. این سیستم با ایجاد شبکه ای منظم از تیرچه های متعامد در زیر یک دال بتنی نازک ضمن کاهش قابل توجه وزن سازه و مصرف بتن امکان پوشش دهانه های بزرگتر و ایجاد فضاهای بازتر را فراهم می آورد. با این حال دال های وافل دوطرفه همانند هر سیستم سازه ای دیگر دارای محدودیت هایی نیز هستند که در انتخاب و طراحی آن ها باید به دقت مورد توجه قرار گیرند. این مقاله به بررسی جامع مزایا و محدودیت های دال های وافل دوطرفه می پردازد و با تکیه بر اصول مهندسی و استانداردهای بین المللی جنبه های مختلف عملکرد طراحی و کاربرد این سیستم را مورد تحلیل قرار می دهد.برای خرید قالب وافل همراه بنیتک باشید.

دال وافل دوطرفه چیست و چگونه کار می کند؟

دال وافل دوطرفه نوعی دال بتن مسلح است که از ترکیب یک دال بتنی نازک و یک شبکه مشبک از تیرچه های متعامد در زیر آن تشکیل شده است. این شبکه مشبک که به شکل وافل (Waffle) یا صفحه تخم مرغی دیده می شود از طریق قالب بندی های خاص ایجاد می گردد و موجب می شود تا بخش قابل توجهی از بتن در ناحیه کششی دال حذف شده و در عین حال صلبیت و مقاومت خمشی دوطرفه دال حفظ شود. عملکرد دال وافل دوطرفه بر مبنای توزیع دوطرفه بار استوار است. به این معنی که بار وارد بر دال در دو جهت عمود بر هم به تیرها و ستون های تکیه گاه منتقل می شود. این رفتار دوطرفه ناشی از وجود تیرچه های متعامد است که به صورت یکپارچه با دال بتنی عمل می کنند و امکان تحمل بارهای ثقلی و جانبی را در دو جهت فراهم می آورند.

اجزای اصلی دال وافل دوطرفه عبارتند از :

• دال بتنی فوقانی : این دال نازک سطح نهایی سقف را تشکیل می دهد و بارهای سطحی را به تیرچه ها منتقل می کند. ضخامت این دال معمولاً کم بوده و بسته به دهانه و بارگذاری متغیر است.
• تیرچه های متعامد (Ribs) : این تیرچه ها اصلی ترین بخش سازه ای دال وافل هستند. آنها به صورت شبکه ای منظم در زیر دال بتنی قرار گرفته و وظیفه تحمل بارهای خمشی و برشی را بر عهده دارند. عمق و عرض تیرچه ها همچنین فاصله بین آن ها از جمله پارامترهای مهم طراحی هستند که بر عملکرد سازه ای دال تاثیر مستقیم دارند.
• ستون ها و تیرهای تکیه گاه : دال وافل دوطرفه بر روی ستون ها و تیرهای تکیه گاه قرار می گیرد و بارهای منتقل شده از دال را به آن ها انتقال می دهد. طراحی مناسب سیستم تکیه گاهی برای اطمینان از پایداری و عملکرد صحیح کل سازه از اهمیت بالایی برخوردار است.

مزایای کلیدی دال های وافل دوطرفه

دال های وافل دوطرفه به دلیل ویژگی های منحصر به فرد خود مزایای متعددی را نسبت به سایر سیستم های سقف بندی بتن مسلح ارائه می دهند. این مزایا دال وافل را به یک گزینه جذاب برای طیف گسترده ای از پروژه های ساختمانی تبدیل کرده است.

۱. کاهش وزن سازه و مصرف مصالح :

یکی از مهم ترین مزایای دال وافل دوطرفه کاهش قابل توجه وزن سازه است. حذف بتن در ناحیه کششی دال منجر به کاهش حجم بتن مصرفی و در نتیجه کاهش وزن کلی سازه می شود. این امر به نوبه خود مزایای زیر را به همراه دارد :

• کاهش بارهای وارده به فونداسیون : کاهش وزن سازه مستقیماً بر بارهای وارده به فونداسیون تاثیر می گذارد و امکان استفاده از فونداسیون های سبک تر و اقتصادی تر را فراهم می آورد.
• صرفه جویی در مصرف بتن و فولاد : کاهش حجم بتن مصرفی منجر به صرفه جویی قابل توجه در هزینه های مصالح می شود. همچنین کاهش وزن سازه می تواند به کاهش میزان فولاد مصرفی در اعضای باربر نیز منجر گردد.
• کاهش ابعاد اعضای باربر : کاهش بارهای وارده به ستون ها و تیرها امکان کاهش ابعاد این اعضا را فراهم می سازد و در نتیجه فضای مفید ساختمان افزایش می یابد.

۲. دهانه های بلند و فضاهای بازتر :

دال های وافل دوطرفه به دلیل صلبیت و مقاومت خمشی بالا امکان پوشش دهانه های بلندتر را نسبت به دال های بتنی معمولی فراهم می آورند. این ویژگی به ویژه در ساختمان هایی که نیاز به فضاهای باز و بدون ستون های میانی دارند بسیار حائز اهمیت است. از جمله این ساختمان ها می توان به موارد زیر اشاره کرد :

• پارکینگ های طبقاتی : دال های وافل امکان ایجاد پارکینگ های طبقاتی با دهانه های بزرگ و تعداد ستون های کمتر را فراهم می سازند.
• سالن های اجتماعات و آمفی تئاترها : فضاهای باز و بدون ستون از جمله الزامات اصلی طراحی سالن های اجتماعات و آمفی تئاترها است که دال های وافل به خوبی این نیاز را برآورده می کنند.
• ساختمان های اداری و تجاری : در ساختمان های اداری و تجاری ایجاد فضاهای باز و منعطف به منظور چیدمان های مختلف و تغییر کاربری آسان از اهمیت بالایی برخوردار است.

۳. زیبایی معماری و انعطاف پذیری طراحی :

شکل وافل مانند زیر سقف به دال های وافل دوطرفه ظاهری زیبا و منحصر به فرد می بخشد. این ویژگی امکان استفاده از دال های وافل به عنوان بخشی از طراحی معماری داخلی را فراهم می سازد. علاوه بر این دال های وافل انعطاف پذیری بالایی در طراحی ارائه می دهند. امکان ایجاد اشکال مختلف هندسی در پلان و همچنین تغییر عمق و فاصله تیرچه ها به معماران و طراحان سازه آزادی عمل بیشتری در طراحی می دهد.

۴. عملکرد لرزه ای مناسب :

به دلیل وزن کمتر و صلبیت مناسب دال های وافل دوطرفه عملکرد لرزه ای مناسبی از خود نشان می دهند. کاهش وزن سازه نیروی زلزله وارد بر ساختمان را کاهش داده و صلبیت دال توزیع مناسب نیروهای زلزله در سازه را تضمین می کند. با این حال طراحی لرزه ای دال های وافل نیازمند توجه ویژه به جزئیات و رعایت ضوابط مربوطه در آیین نامه های لرزه ای است.

۵. امکان عبور تاسیسات :

فضای خالی بین تیرچه های دال وافل امکان عبور تاسیسات مکانیکی و الکتریکی را به راحتی فراهم می سازد. این ویژگی به ویژه در ساختمان های بلند و پیچیده که حجم تاسیسات قابل توجهی دارند بسیار مفید است و از ایجاد سقف کاذب و کاهش ارتفاع طبقات جلوگیری می کند.

۶. عایق بندی صوتی و حرارتی :

فضای خالی بین تیرچه ها می تواند با مواد عایق صوتی و حرارتی پر شود. این امر عملکرد عایق بندی سقف را بهبود بخشیده و به صرفه جویی در مصرف انرژی و ایجاد آسایش حرارتی و صوتی در ساختمان کمک می کند.

محدودیت ها و چالش های دال های وافل دوطرفه

علی رغم مزایای فراوان دال های وافل دوطرفه دارای محدودیت ها و چالش هایی نیز هستند که در انتخاب و طراحی آن ها باید مد نظر قرار گیرند.

۱. پیچیدگی قالب بندی و اجرا :

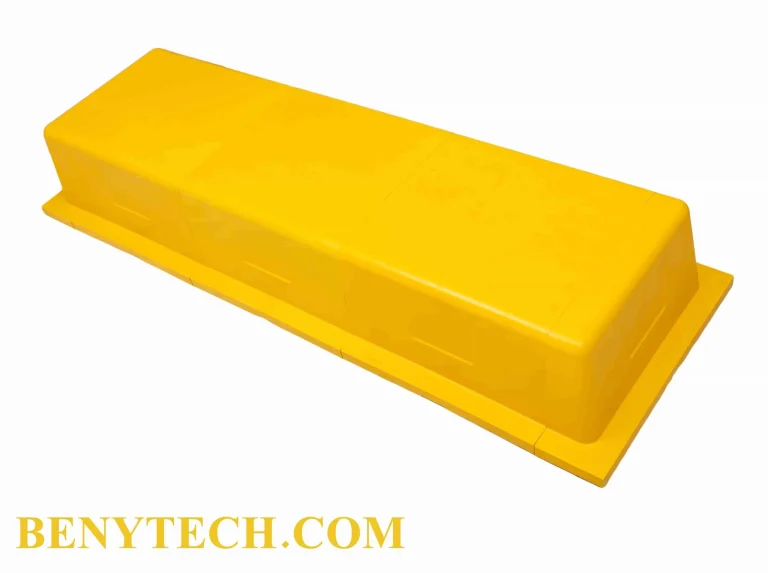

قالب بندی دال های وافل دوطرفه به دلیل شکل پیچیده و شبکه ای آن نسبت به قالب بندی دال های تخت پیچیده تر و پرهزینه تر است. استفاده از قالب های پیش ساخته و سیستم های قالب بندی مدولار می تواند تا حدودی این مشکل را برطرف کند اما همچنان نیاز به مهارت و دقت بیشتر در اجرا وجود دارد.

۲. محدودیت در ارتفاع طبقات :

به دلیل عمق بیشتر دال های وافل نسبت به دال های تخت استفاده از این سیستم می تواند منجر به افزایش ارتفاع کلی ساختمان برای تعداد طبقات یکسان شود. این محدودیت به ویژه در ساختمان های بلند و پروژه هایی که محدودیت ارتفاع دارند باید مورد توجه قرار گیرد.

۳. حساسیت به ارتعاش :

به دلیل وزن کمتر و صلبیت نسبتاً پایین تر نسبت به دال های تخت دال های وافل دوطرفه ممکن است حساسیت بیشتری به ارتعاش داشته باشند. در ساختمان هایی که در معرض بارهای دینامیکی و ارتعاشی قرار دارند مانند ساختمان های صنعتی و آزمایشگاه ها باید تمهیدات ویژه ای برای کنترل ارتعاشات در طراحی دال های وافل در نظر گرفته شود.

۴. مشکلات طراحی لرزه ای در مناطق با لرزه خیزی بالا :

اگرچه دال های وافل به طور کلی عملکرد لرزه ای مناسبی دارند اما طراحی لرزه ای آن ها در مناطق با لرزه خیزی بالا می تواند با چالش هایی همراه باشد. توزیع نیروهای زلزله در دال های وافل پیچیده تر از دال های تخت است و نیازمند تحلیل های دقیق تر و استفاده از نرم افزارهای پیشرفته تحلیل سازه است.

۵. محدودیت در تحمل بارهای متمرکز :

دال های وافل دوطرفه برای تحمل بارهای گسترده و یکنواخت بسیار مناسب هستند اما تحمل بارهای متمرکز در آن ها ممکن است محدودیت هایی داشته باشد. در مواردی که بارهای متمرکز قابل توجهی بر دال وارد می شود باید تمهیدات ویژه ای در طراحی مانند افزایش ضخامت دال و تقویت تیرچه ها در محل بارگذاری در نظر گرفته شود.

۶. نیاز به نیروی کار ماهر :

اجرای دال های وافل دوطرفه نیازمند نیروی کار ماهر و آموزش دیده است. پیچیدگی قالب بندی و آرماتوربندی دقت و مهارت بیشتری را در مقایسه با دال های تخت می طلبد. عدم توجه به این نکته می تواند منجر به کاهش کیفیت اجرا و بروز مشکلات سازه ای شود.

کاربردهای دال وافل دوطرفه در صنایع مختلف

دال های وافل دوطرفه به دلیل مزایای متعدد خود در طیف گسترده ای از صنایع و پروژه های ساختمانی مورد استفاده قرار می گیرند. برخی از مهم ترین کاربردهای این سیستم عبارتند از :

• ساختمان های مسکونی بلندمرتبه : کاهش وزن سازه و امکان ایجاد دهانه های بلند دال های وافل را به گزینه ای مناسب برای ساختمان های مسکونی بلندمرتبه تبدیل کرده است.
• پارکینگ های طبقاتی : فضاهای باز و بدون ستون از جمله الزامات اصلی طراحی پارکینگ های طبقاتی است که دال های وافل به خوبی این نیاز را برآورده می کنند.
• ساختمان های اداری و تجاری : انعطاف پذیری معماری و امکان عبور تاسیسات دال های وافل را به گزینه ای جذاب برای ساختمان های اداری و تجاری تبدیل کرده است.
• مراکز خرید و فروشگاه های بزرگ : فضاهای باز و وسیع از جمله نیازهای اصلی مراکز خرید و فروشگاه های بزرگ است که دال های وافل به خوبی این نیاز را تامین می کنند.
• سالن های ورزشی و استادیوم ها : پوشش دهانه های بزرگ و ایجاد فضاهای باز دال های وافل را به گزینه ای مناسب برای سالن های ورزشی و استادیوم ها تبدیل کرده است.
• ساختمان های صنعتی : در برخی از ساختمان های صنعتی که نیاز به فضاهای باز و بدون ستون دارند مانند کارخانجات و انبارها دال های وافل می تواند مورد استفاده قرار گیرد.
• فرودگاه ها و پایانه های مسافربری : فضاهای وسیع و سقف های زیبا از جمله الزامات طراحی فرودگاه ها و پایانه های مسافربری است که دال های وافل می تواند به تحقق این اهداف کمک کند.

استانداردهای بین المللی و تکنولوژی های پیشرفته در طراحی و اجرای دال وافل

طراحی و اجرای دال های وافل دوطرفه باید بر اساس استانداردهای بین المللی معتبر و با استفاده از تکنولوژی های پیشرفته انجام شود. برخی از استانداردهای مهم مرتبط با طراحی و اجرای دال های وافل عبارتند از :

• ACI ۳۱۸ : آیین نامه بتن آمریکا (American Concrete Institute) که به طور جامع به طراحی و اجرای سازه های بتن مسلح از جمله دال های وافل پرداخته است.
• Eurocode ۲ : استاندارد اروپایی طراحی سازه های بتنی (European Standard for Design of Concrete Structures) که به عنوان یک استاندارد بین المللی شناخته می شود و راهنمایی های دقیقی برای طراحی دال های وافل ارائه می دهد.
• BS ۸۱۱۰ : استاندارد بریتانیایی طراحی سازه های بتنی (British Standard for Structural Use of Concrete) که یکی دیگر از استانداردهای معتبر در زمینه طراحی سازه های بتنی است.

در کنار استانداردهای بین المللی استفاده از تکنولوژی های پیشرفته در طراحی و اجرای دال های وافل می تواند به بهبود کیفیت کاهش هزینه ها و افزایش سرعت اجرا کمک کند. برخی از این تکنولوژی ها عبارتند از :

• مدل سازی اطلاعات ساختمان (BIM) : استفاده از BIM در طراحی دال های وافل امکان مدل سازی دقیق سازه شناسایی تداخلات احتمالی و بهینه سازی طراحی را فراهم می سازد.
• قالب های پیش ساخته و مدولار : استفاده از قالب های پیش ساخته و مدولار سرعت و دقت قالب بندی را افزایش داده و هزینه های نیروی کار را کاهش می دهد.
• بتن های با عملکرد بالا (HPC) : استفاده از بتن های با عملکرد بالا امکان کاهش ابعاد اعضا و افزایش مقاومت و دوام دال های وافل را فراهم می سازد.
• آرماتورهای پیش تنیده : در دهانه های بسیار بزرگ استفاده از آرماتورهای پیش تنیده در دال های وافل می تواند به بهبود عملکرد سازه ای و کاهش خیز دال کمک کند.
• سیستم های کنترل کیفیت هوشمند : استفاده از سیستم های کنترل کیفیت هوشمند امکان نظارت دقیق بر فرآیند اجرا و اطمینان از کیفیت ساخت را فراهم می سازد.

نکات فنی مهم در طراحی و اجرای دال وافل

طراحی و اجرای دال های وافل دوطرفه نیازمند توجه به نکات فنی مهمی است که رعایت آن ها عملکرد سازه ای و دوام دال را تضمین می کند. برخی از این نکات عبارتند از :

• تحلیل دقیق بارگذاری : تحلیل دقیق بارهای ثقلی و جانبی وارد بر دال از جمله بارهای مرده زنده باد و زلزله از اهمیت بالایی برخوردار است.
• محاسبه دقیق خیز دال : خیز دال های وافل به دلیل دهانه های بلند و وزن کمتر ممکن است بیشتر از دال های تخت باشد. محاسبه دقیق خیز و کنترل آن بر اساس ضوابط آیین نامه ای ضروری است.
• طراحی مقاوم در برابر برش : نیروی برش در محل اتصال تیرچه ها به دال و ستون ها می تواند قابل توجه باشد. طراحی مقاوم در برابر برش و استفاده از آرماتورهای برشی مناسب از اهمیت بالایی برخوردار است.
• جزئیات آرماتوربندی دقیق : آرماتوربندی دال های وافل به دلیل شکل پیچیده و شبکه ای آن نیازمند دقت و مهارت بیشتری است. رعایت دقیق جزئیات آرماتوربندی و استفاده از آرماتورهای با کیفیت ضروری است.
• کنترل کیفیت بتن ریزی : بتن ریزی دال های وافل باید با دقت و کیفیت بالا انجام شود. اطمینان از تراکم مناسب بتن در تمامی نقاط قالب و جلوگیری از جداشدگی بتن از اهمیت بالایی برخوردار است.
• عمل آوری مناسب بتن : عمل آوری مناسب بتن به منظور کسب مقاومت و دوام مورد نظر ضروری است. رعایت دوره های عمل آوری و استفاده از روش های مناسب عمل آوری از اهمیت بالایی برخوردار است.
• بازرسی و کنترل کیفیت مستمر : در طول فرآیند اجرا بازرسی و کنترل کیفیت مستمر به منظور اطمینان از انطباق با نقشه ها و مشخصات فنی ضروری است.

نتیجه گیری

دال های وافل دوطرفه یک سیستم سقف بندی بتن مسلح پیشرفته هستند که مزایای قابل توجهی از جمله کاهش وزن سازه پوشش دهانه های بلند انعطاف پذیری معماری و عملکرد لرزه ای مناسب را ارائه می دهند. این سیستم به ویژه در ساختمان هایی که نیاز به فضاهای باز و بدون ستون دارند بسیار کارآمد و اقتصادی است. با این حال دال های وافل دارای محدودیت هایی نیز هستند که از جمله آن ها می توان به پیچیدگی قالب بندی محدودیت در ارتفاع طبقات و حساسیت به ارتعاش اشاره کرد. انتخاب دال وافل به عنوان سیستم سقف بندی باید بر اساس تحلیل دقیق شرایط پروژه در نظر گرفتن مزایا و محدودیت های سیستم و رعایت استانداردهای بین المللی و نکات فنی مهم انجام شود. با طراحی و اجرای صحیح دال های وافل دوطرفه می توانند به عنوان یک راهکار سازه ای کارآمد و پایدار در پروژه های مختلف ساختمانی مورد استفاده قرار گیرند.

پرسش و پاسخ متداول

۱. آیا دال وافل دوطرفه از نظر اقتصادی به صرفه تر از دال تخت است؟

بله در بسیاری از موارد دال وافل دوطرفه از نظر اقتصادی به صرفه تر از دال تخت است. کاهش مصرف بتن و فولاد کاهش وزن سازه و در نتیجه کاهش هزینه های فونداسیون از جمله عوامل اقتصادی بودن دال های وافل هستند. با این حال هزینه قالب بندی پیچیده تر دال وافل باید در محاسبات اقتصادی مد نظر قرار گیرد. در دهانه های بلند و پروژه های بزرگ معمولاً دال وافل از نظر اقتصادی انتخاب بهتری است.

۲. دال وافل دوطرفه برای چه نوع ساختمان هایی مناسب تر است؟

دال وافل دوطرفه برای ساختمان هایی که نیاز به فضاهای باز و بدون ستون دارند مانند پارکینگ های طبقاتی سالن های اجتماعات مراکز خرید و ساختمان های اداری و تجاری بسیار مناسب است. همچنین در ساختمان های مسکونی بلندمرتبه به دلیل کاهش وزن سازه دال وافل می تواند گزینه مناسبی باشد.

۳. آیا اجرای دال وافل دوطرفه نیاز به تخصص خاصی دارد؟

بله اجرای دال وافل دوطرفه به دلیل پیچیدگی قالب بندی و آرماتوربندی نیازمند تخصص و مهارت خاصی است. استفاده از نیروی کار ماهر و آموزش دیده و نظارت دقیق بر فرآیند اجرا برای اطمینان از کیفیت ساخت ضروری است.
