اجرای سریع کانال تهویه هوای مطبوع با کانال های فلنج سرخود TDF

آناتومی سرعت: چرا TDF به سرعت نصب می شود؟

اجرای سریع کانال تهویه هوای مطبوع با استفاده از کانال های فلنج سرخود TDF، یک رویکرد نوین است که زمان نصب را به شکل چشمگیری کاهش داده و کارایی سیستم های HVAC را افزایش می دهد. این روش با حذف مراحل پرهزینه و زمان بر اتصالات سنتی، به خصوص در پروژه های بزرگ و فشرده، انقلابی در صنعت کانال کشی ایجاد کرده است.

این مقاله به بررسی عمیق جنبه های فنی و اجرایی اجرای سریع کانال های TDF می پردازد. تمرکز ما بر این است که نشان دهیم چگونه طراحی هوشمندانه فلنج سرخود، نه تنها سرعت نصب را بالا می برد، بلکه کیفیت و آب بندی سیستم را نیز تضمین می کند. با تحلیل مراحل اجرایی و تأثیر این تکنولوژی بر کاهش زمان بندی کلی پروژه، به درک بهتری از مزایای رقابتی این سیستم خواهیم رسید.

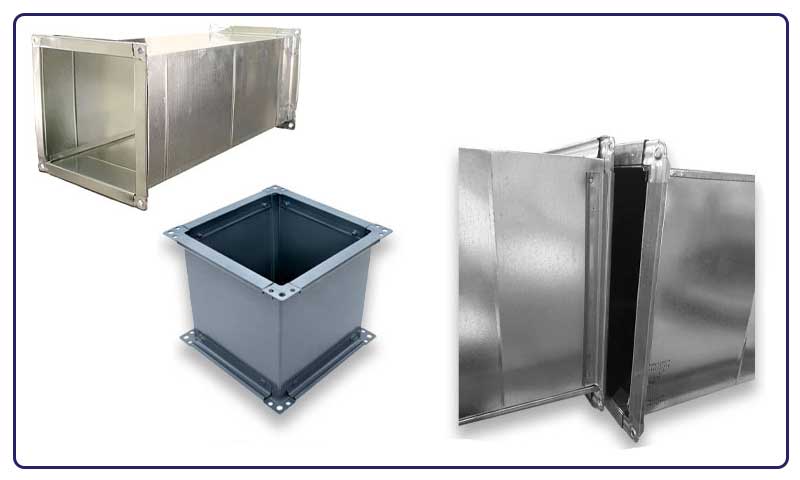

کانال های فلنج سرخود TDF (Tapered Duct Flange) محصولی مهندسی شده هستند که برای مقابله با چالش کندی نصب در روش های سنتی طراحی شده اند. در ساختارهای قدیمی تر، نیاز به تولید فلنج های مجزا، تطبیق دقیق آن ها با داکت و سپس عملیات پرچ کاری و درزگیری زمان زیادی را طلب می کرد. اما در ساخت کانال TDF، ساختار فلنج به صورت یکپارچه در لبه های کانال تعبیه شده است که فرآیند مونتاژ را به شکلی بنیادین متحول می کند.

مزیت فلنج سرخود (Self-Flanging): فرآیند تولید در کارخانه

ویژگی کلیدی که سرعت را به ارمغان می آورد، تولید فلنج به صورت یکپارچه یا سرخود است. این بدان معناست که کارگاه تولید، قطعات کانال را با فلنج های آماده در دو سر هر بخش تولید می کند. این دقت تولید در محیط کنترل شده کارخانه، نیاز به تنظیمات میدانی، برشکاری های جزئی و یا تبدیل اتصالات در محل پروژه را به حداقل می رساند. مهندسان می توانند اطمینان داشته باشند که قطعات ارسالی دقیقاً بر اساس نقشه ها ساخته شده اند، که اولین گام در جهت اجرای سریع و بدون وقفه است.

کاهش شدید اتصالات مکانیکی: خداحافظی با پرچ کاری های طولانی

یکی از بزرگ ترین عوامل کندی در نصب کانال های سنتی، حجم بالای اتصالات مکانیکی، به ویژه پرچ ها و پیچ ها است. در روش TDF، طراحی به گونه ای است که تنها با استفاده از تعدادی محدود از پیچ و مهره های مخصوص در نقاط اتصال، دو بخش کانال به هم متصل می شوند. این اتصال سریع و محکم، به طور مستقیم تعداد ساعات کار مورد نیاز برای ایمن سازی مکانیکی هر درز را کاهش می دهد. این صرفه جویی در نیروی کار متخصص، تأثیر مستقیمی بر تسریع مراحل نصب کلی دارد.

کاهش نیاز به درزگیرهای ثانویه: تمرکز بر آب بندی اولیه

در سیستم های کانال کشی سنتی، حتی پس از مونتاژ مکانیکی، زمان قابل توجهی صرف درزگیری و اطمینان از عدم نشتی هوا می شود که اغلب شامل استفاده از ماستیک ها و چسب های مختلف است. کانال های TDF به واسطه دقت ابعادی و طراحی فلنجی خود، آب بندی ذاتی بهتری ارائه می دهند. این ویژگی باعث می شود که زمان مورد نیاز برای اجرای درزگیری های ثانویه به شدت کاهش یابد و بخش عمده ای از کار آب بندی در طول فرآیند اتصال سریع مکانیکی انجام پذیرد.

فرایند نصب بهینه TDF: از طراحی تا تست عملکرد

اجرای سریع کانال تهویه هوای مطبوع با کانال های فلنج سرخود TDF نیازمند یک رویکرد سیستمی است که از مرحله طراحی شروع شده و تا تست نهایی ادامه یابد. این رویکرد، هماهنگی بین تیم کارگاهی و واحد تولید را تسهیل می بخشد.

مرحله ۱: پیش تولید و کنترل کیفیت (نقش تولیدکننده)

موفقیت در اجرای سریع، وابسته به کیفیت خروجی کارخانه است. در این مرحله، شرکت هایی مانند ایران داکتبر دقت ابعادی بسیار بالا تمرکز دارند. هرگونه تلرانس خارج از استاندارد در تولید قطعات، می تواند منجر به توقف در محل پروژه و نیاز به اصلاح شود که هدف اصلی یعنی سرعت را نقض می کند. نقش تولیدکننده، ارائه نقشه های دقیق Shop Drawing و تولید قطعات مطابق با آن است تا نصب به صورت Plug-and-Play (وصل کن و اجرا کن) انجام شود.

مرحله ۲: آماده سازی محل و براکت بندی (زمان بندی برای سرعت)

آماده سازی زیرساخت ها باید همزمان با تولید در کارخانه انجام شود تا زمان هدر نرود. نصب ساپورت ها و براکت ها باید بر اساس یک برنامه زمانی فشرده انجام گیرد. نکته اجرایی مهم در این بخش، استفاده از ساپورت های استاندارد و مدولار است که به سادگی قابلیت تنظیم افقی و عمودی داشته باشند. این امر اجازه می دهد تا تیم نصب، بلافاصله پس از ورود قطعات کانال، عملیات آویزان کردن و تراز کردن را آغاز کنند.

مرحله ۳: اتصال سریع ماژول ها

این مرحله قلب فرآیند نصب سریع TDF است. دو بخش کانال به راحتی در مقابل هم قرار گرفته و با استفاده از ابزارهای ساده (مانند آچار بکس یا آچار آلن برای پیچ ها)، به هم متصل می شوند. تکنیک صحیح این است که ابتدا پیچ ها در یک طرف (یا گوشه ها) به صورت نیمه محکم بسته شوند تا تراز بودن کامل اطمینان حاصل شود و سپس عملیات سفت کردن نهایی به سرعت انجام گیرد. این روش، برخلاف جوشکاری یا استفاده از ده ها پرچ، بسیار سریع تر است.

مرحله ۴: آب بندی نهایی (به حداقل رساندن زمان درزگیری)

اگرچه TDF آب بندی ذاتی خوبی دارد، برای اطمینان از رعایت استانداردهای سختگیرانه نشت هوا در پروژه های حساس (مانند اتاق های تمیز یا دیتاسنترها)، نیاز به آب بندی مکمل وجود دارد. به جای درزگیری وسیع، تیم اجرایی تنها باید درزهای بیرونی اتصال فلنج ها را با مواد سیلیکونی یا پلی یورتان با کیفیت بالا پوشش دهند. این فرآیند بسیار سریع تر از درزگیری کل طول اتصالات در کانال های سنتی است.

اجرای سریع کانال تهویه هوای مطبوع با کانال های فلنج سرخود TDF، به معنای کاهش زمان نصب تا 50 درصد در مقایسه با روش های سنتی است، که این موضوع مستقیماً بر کاهش هزینه های غیرمستقیم پروژه تأثیر می گذارد.

تحلیل اقتصادی: TDF چگونه بودجه و ددلاین ها را نجات می دهد؟

هدف اصلی هر پیمانکار، تکمیل پروژه در زمان مقرر و زیر بودجه تعیین شده است. سیستم TDF ابزاری قدرتمند برای دستیابی به این اهداف از طریق کاهش هزینه های مستقیم و غیرمستقیم اجرایی است.

کاهش ساعات نیروی کار متخصص

نیروی کار ماهر در حوزه تأسیسات، هزینه بر است و تأمین نیروی کافی می تواند چالش برانگیز باشد. با استفاده از TDF، به دلیل سادگی نصب و کاهش نیاز به مهارت های خاص جوشکاری یا پرچ کاری پیچیده در سایت، می توان از نیروی کار با سطح مهارت متوسط برای بخش اعظم مونتاژ استفاده کرد. این تغییر ترکیب نیروی کار منجر به کاهش چشمگیر مجموع ساعات کار مورد نیاز برای تکمیل بخش کانال کشی می شود.

کاهش زمانبندی کلی پروژه (Schedule Compression)

تأسیسات مکانیکی، برق و لوله کشی اغلب به صورت متوالی یا همزمان در فضای محدودی انجام می شوند. اگر نصب کانال ها که حجیم ترین بخش مکانیکی است، به سرعت انجام شود، سایر تیم ها زودتر می توانند وارد فضای کار شوند. این هم زمانی عملیات (Fast-Track Construction) باعث می شود که تأخیرهای زنجیره ای که معمولاً به دلیل طولانی شدن اجرای یک بخش تأسیساتی رخ می دهد، به حداقل برسد و ددلاین های کلی پروژه حفظ شوند.

کاهش ضایعات و بازکاری (Rework)

خطاهای اجرایی در سایت هزینه بر هستند. در روش های سنتی، تنظیم دقیق فلنج ها یا اصلاح ابعاد در حین نصب، منجر به ضایعات مواد و صرف زمان برای برش و جوش مجدد می شود. در TDF، به دلیل دقت پیش تولید و سادگی مونتاژ، احتمال بازکاری به شدت کاهش می یابد. این امر نه تنها هزینه های مواد را پایین می آورد، بلکه زمان مهندسان ناظر و سرپرست های کارگاه را نیز از درگیری با مشکلات اجرایی آزاد می کند.

سناریوهای اجرای سریع با کانال TDF

کاربرد در پروژه های بیمارستانی و کلینیک ها

در حوزه بهداشت و درمان، زمان تحویل پروژه حیاتی است، زیرا تأخیر به معنای به تعویق افتادن خدمات درمانی است. همچنین، استانداردهای بهداشتی بالا ایجاب می کند که نشت هوا به صفر نزدیک باشد تا از ورود آلاینده ها جلوگیری شود. کانال های TDF با ارائه نصب سریع و اطمینان از آب بندی عالی، به سرعت فاز تحویل مکانیکی پروژه های بیمارستانی را ممکن می سازند.

کاربرد در دیتاسنترها

دیتاسنترها نیاز به سیستم های سرمایشی قدرتمند و قابل اعتماد دارند. زمان راه اندازی (Commissioning) در این مراکز باید در کوتاه ترین زمان ممکن باشد. اجرای سریع کانال کشی TDF به تیم های تأسیسات اجازه می دهد که به سرعت وارد مرحله تست و راه اندازی سیستم های سرمایشی شوند و زمان توقف سایت برای آماده سازی را کاهش دهند. ایران داکت به عنوان یکی از تأمین کنندگان اصلی این پروژه ها، به خوبی از این الزامات مطلع است.

جدول مقایسه سرعت و الزامات نصب

برای درک بهتر تأثیر TDF بر سرعت اجرا، مقایسه ای بین این سیستم و داکت های سنتی با فلنج های جداگانه آورده شده است:

سوالات متداول

آیا سرعت نصب کانال TDF به معنی کاهش کیفیت آب بندی در مقایسه با کانال های سنتی درزجوش است؟

خیر، طراحی فلنج سرخود TDF منجر به اتصالات محکم تر و آب بندی ذاتی بهتری می شود که حتی در صورت نیاز به درزگیری تکمیلی، کارایی بالاتری نسبت به اتصالات سنتی دارد.

چه تفاوت های اساسی در تجهیزات مورد نیاز برای نصب سریع کانال TDF نسبت به کانال های فلنج دار قدیمی وجود دارد؟

نصب TDF نیازمند ابزارهای ساده مونتاژ مانند آچار بکس برای پیچ و مهره های محدود است، در حالی که کانال گالوانیزه قدیمی تر به ابزارهای تخصصی پرچ کاری، جوشکاری و ابزار درزگیری نیاز داشتند.

آیا اجرای سریع با TDF مستلزم استخدام نیروی کار با سطح مهارت بسیار بالاتری نسبت به اجرای کانال های گرد رایج است؟

خیر، اجرای TDF نیازمند مهارت در مونتاژ سریع و پیروی از دستورالعمل ها است و نیاز به مهارت های تخصصی مانند جوشکاری ورق که در روش سنتی لازم بود را کاهش می دهد.

در پروژه هایی که فضای نصب بسیار محدود است، چگونه می توان از مزیت سرعت TDF بهره برد بدون آنکه فضای مورد نیاز برای اتصالات فلنجی افزایش یابد؟

طراحی TDF به گونه ای است که فلنج به صورت فشرده در لبه ها قرار دارد و فضای اضافی اشغال نمی کند، بنابراین فضای نصب کمتری نسبت به استفاده از فلنج های ضخیم و جداگانه مورد نیاز است.

سریع ترین زمان ممکن برای اجرای یک بخش استاندارد از کانال TDF، پس از رسیدن مواد به سایت، چقدر است؟

در صورت آماده بودن ساپورت ها، اتصال و ایمن سازی یک بخش استاندارد TDF می تواند در کمتر از یک ساعت انجام شود، که به طور چشمگیری سریع تر از روش های سنتی است.
